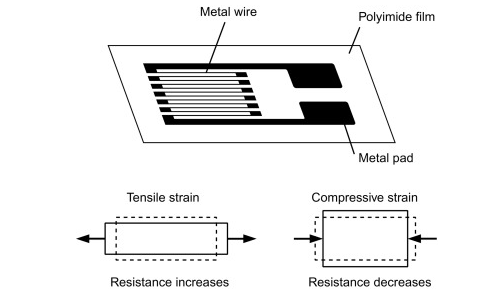

如何測量扭矩傳感器？首先，我們需要理解底層物理和材料科學背后的轉矩傳感器的工作原理，它是應變儀（又名應變計）。金屬箔應變儀是一種力傳感器，其電阻會隨著施加的力而變化。換句話說，它將源自力，壓力（又稱壓力測量的工業壓力傳感器），張力，壓縮，扭矩，重量（又稱重量傳感器）等的應變轉換為電阻的變化，然后可以將其標準化測量扭矩。

　　在結構上，反作用扭力傳感器由金屬體（也稱為撓曲）制成，并與箔片應變儀結合在一起。傳感器主體通常由鋁或不銹鋼制成，這賦予了傳感器兩個重要的特性：（1）堅固以承受高扭矩；（2）具有消除扭矩時最小程度變形并返回其原始形狀的彈性。

　　施加扭矩（順時針或逆時針）時，金屬體將充當彈簧并輕微變形，除非過載，否則它將恢復其原始形狀。當撓曲變形時，應變計也會改變其形狀，進而改變其電阻，從而通過惠斯通電橋電路產生差分電壓變化。因此，電壓變化與施加到傳感器的扭矩成正比，可以通過扭矩傳感器電路的電壓輸出來計算。

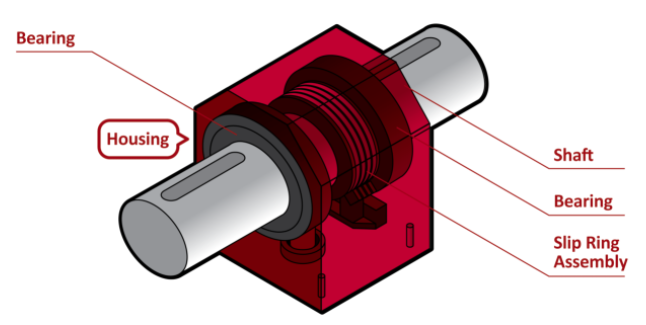

　　在旋轉扭矩傳感器中，應變儀與旋轉軸結合，當施加扭矩時旋轉軸會輕微變形。軸的偏轉會在應變儀中產生應力，從而改變其阻力?；菟雇姌蚍糯笃麟娐分薪M合了一個應變儀（通常為4個），該電路將電阻變化轉換為電壓輸出，可以對其進行校準和測量。

　　旋轉扭矩傳感器旨在測量旋轉軸的扭矩。因此，有必要將功率傳遞到應變儀電橋，以及從旋轉扭矩計或軸接收信號的裝置。這可以通過使用滑環，無線遙測或旋轉變壓器來實現?？蛇x地，傳感器還可以嵌入編碼器以進行角度或速度測量。

　　傳感器必須經過精心設計，以消除軸外負載（也稱為側向負載或無關緊要的力矩），并且必須僅對逆時針和逆時針扭矩負載敏感。傳感器輸出是力和距離的函數（T=F xd），通常以英寸-磅（in-lb），英尺-磅（ft-lb）或牛頓米（Nm）表示。
