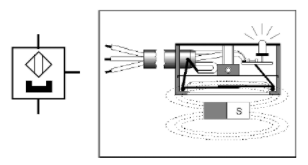

簧片開關也稱為磁傳感器，因此歸類為特殊的電感式傳感器。簧片開關印在膠木盒中。如果開關進入磁場，觸點羽毛將關閉，傳感器將提供電信號。干簧開關接近傳感器的工作原理是磁性，因此符號中還包含接近符號和磁性符號：

　　簧片開關的工作原理：

　　接近簧片開關傳感器是一種磁致動傳感器。原則上，該傳感器是為具有感應能力的氣缸設計的（即氣缸活塞區域上的永磁體），但其中一些也可用于其他接近磁性的區域。需要生成電氣控制信號。

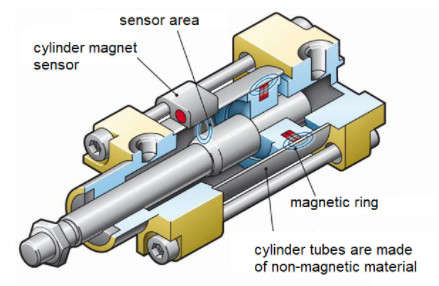

　　如果氣缸設計在活塞上包含永磁體，則連接到圓柱管外部的簧片開關接近傳感器可用于在氣缸活塞桿穿過它時發出信號。如果磁鐵活塞進入傳感器的響應區域，磁場會關閉傳感器內部的觸點簧片開關，配有LED指示燈并激活輸出信號。如果磁鐵離開響應區，則簧片開關再次打開；LED和輸出信號回退。

　　一般接近傳感器使用3根線纜，其中2根線纜接電源電壓，1根線纜用于輸出信號。此外，還有一個帶2根電纜的簧片開關接近傳感器。

　　傳感器的電氣特性：

　　直流電壓（DC）傳感器-24V DC

　　電壓范圍從10 V…30 V、10 V…60 V、5 V…60 V

　　交流電壓(AC)-115 V…230 V AC

　　電壓約-98 V…253 V AC

　　頻率48Hz～62Hz

　　交直流電壓傳感器

　　10 V電壓范圍…30 V DC、24 V…240 VAC。

　　磁簧開關的優點：

　　小巧輕便

　　確保從低溫到高溫的相對穩定的特性

　　使用壽命長，可靠性高

　　高速運轉

　　簧片開關廣泛應用于開關和傳感

　　簧片開關的缺點：

　　電磁干擾

　　感性負載

　　容性負載

　　安裝、焊錫彎曲、切割

　　沖擊和振動
