電阻式觸摸傳感器的使用時間比電容式解決方案更長，因?yàn)樗鼈兪呛唵蔚目刂齐娐?。電阻式觸摸傳感器不依賴于電容的電氣特性。因此，電阻式觸摸傳感器可以適應非導電材料，如觸控筆和手套包裹的手指。與測量電容的電容式觸摸傳感器相比，電阻式觸摸傳感器感應表面上的壓力。

　　電阻式觸摸傳感器由兩個由小間隔點隔開的導電層組成。底層由玻璃或薄膜制成，頂層由薄膜制成。導電材料涂有金屬薄膜，一般為氧化銦錫，本質上是透明的。在導體表面施加電壓。

　　當使用任何探針（如手指、觸控筆、鋼筆等）在傳感器的頂部薄膜上施加壓力時，它會激活傳感器。當施加足夠的壓力時，頂部薄膜向內彎曲并與底部薄膜接觸。這會導致電壓降，并且接觸點會在XY方向上創建一個分壓器網絡。

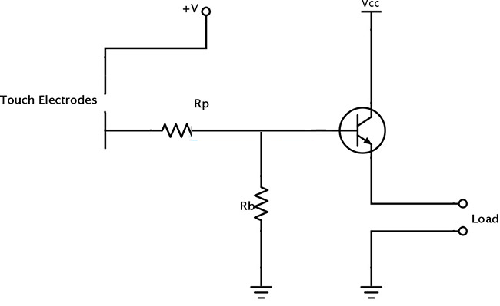

　　該電壓和電壓變化由控制器檢測，并根據觸摸的X-Y坐標計算施加壓力的觸摸位置?？梢允褂孟聢D解釋電阻式觸摸傳感器的功能。

　　在電阻式觸摸傳感器的工作中，接觸電極的物體的電阻會體現出來。例如，當手指接觸表面時，手指的小電阻允許一些電流流過它，從而完成一個電路。晶體管充當開關。電阻器Rp用于保護晶體管免受任何可能的電極短路的影響。電阻器Rb用于在電路開路時保持基極接地，即沒有手指。

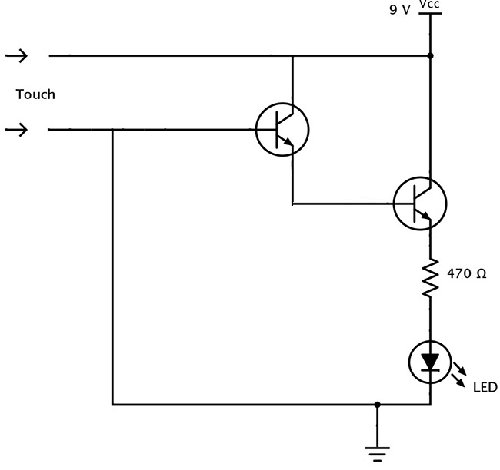

　　當兩個電極都被觸摸時，小電流流過手指，晶體管導通，結果負載變?yōu)榛顒訝顟B(tài)。一個簡單的電阻式觸摸敏感電路如下所示。

　　它由兩個電極、兩個以達林頓配置連接的晶體管、一個電阻器和一個LED組成。當手指放在電極上時，電路完成并發生電流放大。電阻器用于限制流向LED的電流量。

　　電阻式觸摸傳感器分為三種類型：4線、5線和8線。

　　4線電阻式觸摸傳感器最具成本效益。

　　5線電阻式觸摸傳感器最耐用。

　　它們類似于4線傳感器，只是這種類型的所有電極都位于底層。5線傳感器的頂層用作電壓測量探頭。由于這種類型的結構，5線電阻式觸摸傳感器允許更多的驅動次數。

　　在8線電阻式觸摸傳感器中，傳感器的每個邊緣都提供一條感應線。這些感應線充當觸摸控制器的穩定電壓梯度。這些感應線將觸摸區域的實際基線電壓電平報告給控制器。它們是最精確的電阻式觸摸傳感器。

　　手指、觸控筆、鋼筆、戴手套的手指等任何物體都用于對電阻式觸摸傳感器施加壓力，它們大多用于惡劣的環境。但是電阻式觸摸傳感器的響應時間小于電容式觸摸傳感器。因此，電容式觸摸傳感器正在慢慢取代它們。
