波形發生器不同電路的阻抗、帶寬、時序需求各不相同，不合理設置易造成波形失真、測試數據偏差。結合波形選型、參數配置、接線匹配、觸發設置、工況調試五項調整，可適配電源、濾波、驅動、放大器等各類電路測試。

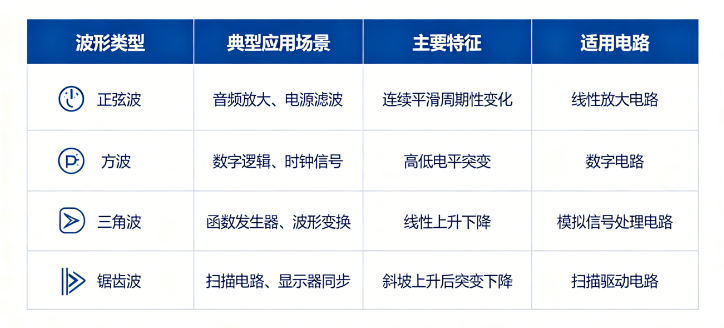

1.按被測電路選定輸出波形

濾波電路優先正弦波，用來測試幅頻特性與諧波損耗；開關電源、驅動器件選用方波、脈沖波，驗證開關時序與瞬態響應；放大器測試搭配三角波，核查線性失真情況；非線性器件采用任意波形，模擬實際工況信號，提前關閉無關掃頻、調制功能。

2.匹配幅值與直流偏置參數

小信號模擬電路調低輸出幅值，防止大信號造成器件飽和失真；功率類電路逐步抬升幅值分級測試，避免瞬間高壓擊穿元器件。存在靜態工作點的放大電路，疊加合適直流偏移，還原電路板實際靜態電平，貼近真實工作環境。

3.阻抗與輸出接線適配處理

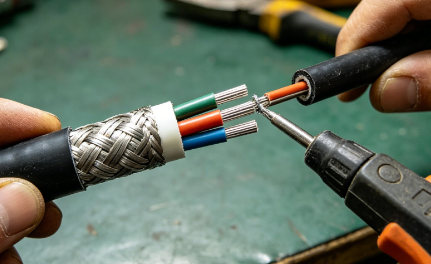

嚴格按照被測電路輸入阻抗，切換信號源50Ω/高阻輸出檔位，阻抗不匹配會出現幅值衰減、波形反射。高頻測試使用屏蔽同軸短線，低頻可用普通信號線；強弱信號地線單點共地，杜絕地環路干擾帶來雜波影響測試結果。

4.觸發方式對應測試需求

常規靜態參數測試用內部自由觸發，連續輸出信號；時序聯動測試選用外部觸發，配合示波器同步抓取波形；間歇啟停測試開啟門控觸發，依靠外部電平控制信號通斷，精準復現電路間歇工作狀態。

5.分段調試與環境優化

測試先空載標定基準參數，再接負載實測對比數據；掃頻測試濾波器時分段設置掃頻速率，窄頻段放慢掃速提升測試精度。設備遠離變頻器等干擾源，高溫環境預留預熱時間，減少溫漂引發的數據誤差。
