電磁換向閥線圈分交流、直流兩大類，電壓、功率、電阻、防護等級參數錯配會出現吸力不足、燒毀線圈、閥芯卡滯等故障，嚴格遵循電磁換向閥原廠參數匹配標準才能穩定長期運行。

1、額定電壓匹配要求

（1）交流線圈常規標準電壓：AC220V、AC110V、AC380V；電壓波動允許范圍±10%，超出范圍吸力大幅衰減。

（2）直流線圈常規標準電壓：DC24V、DC12V；電壓波動區間控制±5%，直流對電壓精度要求更高。

（3）嚴禁交直流混用：AC線圈通直流電會瞬間過熱燒蝕；DC線圈接入交流電，震動大、吸力不穩，短時間絕緣破損短路。

（4）特殊寬壓線圈可兼容小幅浮動電源，非標電壓必須定制對應線圈，不可串聯分壓湊合使用。

2、功率與電阻參數匹配

（1）交流線圈：啟動沖擊功率大，維持功率低；同規格閥體AC線圈功率普遍高于DC線圈。電磁換向閥同型號線圈電阻值誤差不得超過±5%。

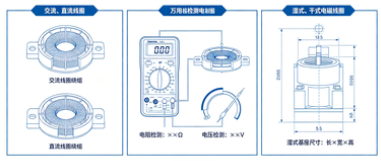

（2）直流線圈：功率恒定無沖擊，電阻阻值固定，可通過萬用表測電阻快速辨別型號真?zhèn)?，阻值偏差過大為次品。

（3）同等通徑閥體線圈基座尺寸統一，不同電壓線圈外形尺寸一致，僅內部繞組匝數、線徑不同，不可強行替換不同功率繞組。

（4）吸力匹配：同閥體線圈額定吸力必須一致，吸力不足會導致?lián)Q向不到位、內泄增大、設備動作失靈。

3、安裝基座與尺寸匹配

（1）閥桿推桿行程、線圈內孔孔徑、固定螺栓孔位必須完全一致，尺寸不符無法貼合鐵芯。

（2）濕式、干式線圈不能互換：電磁換向閥濕式線圈適配油浸式閥體，絕緣耐液壓油；干式線圈接觸油液極易鼓包燒毀。

（3）接線端子規格統一，插頭分兩插、三插標準，交流多帶接地端子，直流正負極區分清晰，反接不會燒毀但無電磁吸力。

4、防護等級與工況匹配標準

（1）室內干燥環境常規IP54；潮濕、油污、戶外工況選用IP65防水防塵線圈。

（2）高溫車間（環境＞45℃）選用F級絕緣線圈，普通E級絕緣長期高溫易老化漏電。

（3）防爆區域必須匹配Ex防爆認證交直流線圈，普通密封線圈禁止用于油氣、粉塵防爆場地。

5、替換與檢測校驗規范

（1）電磁換向閥更換線圈第一步斷電測電壓，確認現場供電類型再選購配件。

（2）替換后空載通電測試換向動作，連續啟停20次無卡頓、線圈溫升不超40℃為合格。

（3）長期高頻啟停工況優先選用DC24V線圈，無啟動沖擊、噪音小、使用壽命遠超交流線圈。
