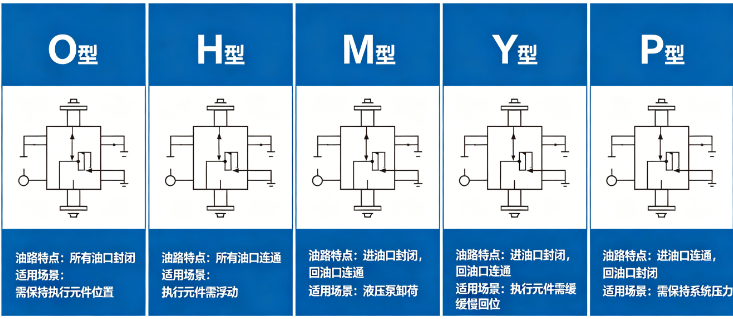

電磁換向閥不同中位機能決定油缸停止、保壓、卸荷、鎖緊狀態，選型匹配錯誤易出現竄壓、溜缸、泵體過載發熱等問題，結合系統工況精準挑選O、H、Y、M、P型等標準機能。

1、卸荷工況匹配方案

（1）大流量連續運轉系統選M型中位：P口封閉、T口通A、B腔，油泵直接卸荷空載運行，降低電機功耗與油溫，適合機床、流水線間歇作業設備。

（2）H型中位可全通卸荷：P、T、A、B四口互通，油缸浮動無約束力，電磁換向閥適用于舉升平臺空載回落、行走機構自由拖拽場景。

（3）注意：卸荷型中位不可用于長時間保壓工位，系統壓力歸零無法鎖止負載。

2、負載鎖緊保壓系統匹配

（1）高精度鎖緊選用O型中位：四口全部封閉，油缸兩腔密閉鎖死，停機后負載無沉降，電磁換向閥常用于模具壓機、精密定位工裝。

（2）P型中位雙向支撐保壓：P腔連通A、B，T口封閉，雙作用油缸受壓支撐，舉升重物抗偏載能力強，適合升降貨梯、液壓夾具。

（3）長效保壓需搭配液控單向閥，僅依靠中位密封會因閥芯微量內泄出現緩慢溜缸。

3、浮動與微調進給系統匹配

（1）Y型中位：P口封閉，A、B連通回油，油缸呈浮動狀態，外力可推動工件，適配輥壓、矯正設備、車輛轉向液壓。

（2）K型中位半卸荷半鎖緊，兼顧低壓待機與短時定位，多用于小型半自動液壓站。

（3）節流調速系統優先搭配P、O型，中位壓力穩定，電磁換向閥調速閥流量不受油泵卸荷干擾。

4、多支路閥組與疊加閥適配

（1）多閥并聯系統統一選用M型中位，單路停止時油泵整體卸荷，減少多路壓力相互干擾。

（2）疊加減壓閥、單向閥的閥組，優先O、P型中位，避免中位通油打亂支路調壓數值。

（3）防爆化工液壓系統禁止選用H大流通型，防止介質快速回流沖擊管路產生靜電火花。

5、特殊工況禁忌匹配

（1）蓄能器保壓回路不能用M、H卸荷機能，會直接放空蓄能壓力；適配O、P型維持儲能壓力。

（2）立式垂直重載杜絕Y、H浮動機能，停機立刻下墜，必須O/P鎖止搭配平衡閥。

（3）電磁換向閥高頻快速換向設備少用O型，封閉油腔易形成液壓沖擊，可改用Y型緩沖壓力波動。
