壓電驅動是次聲波發生器常用低頻驅動方案，不同結構在振幅、承載力、響應速度、成本上差異明顯，選型不當易出現出力不足、諧振偏移、長期疲勞開裂等問題。做好次聲波發生器壓電驅動結構選型對比，結合使用場景匹配對應方案，既能控制整機成本，又能保證次聲波發生器低頻輸出穩定可靠。

1、疊堆式壓電驅動優缺點分析

疊堆壓電位移精度高、響應速度快，整體剛度大，可控性強，適合小振幅精密低頻標定設備。劣勢是總行程偏小，驅動電壓要求高，抗沖擊能力弱，大功率長時間往復振動易分層脫膠。多用于實驗室小型次聲波發生器，不適合大振幅戶外大功率發聲工況。

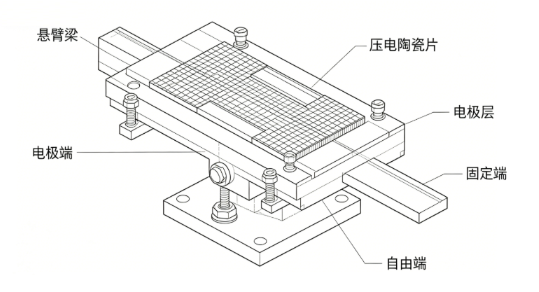

2、壓電懸臂梁結構優缺點分析

懸臂梁依靠杠桿放大位移，低成本易加工，裝配簡單，諧振頻率偏低，適配常規次聲頻段。缺點是撓度有限，抗彎疲勞性一般，長時間連續振動根部容易斷裂，輸出推力偏弱。適合中小型輕量化次聲波發生器，對連續耐久要求一般的場景。

3、壓電圓片彎曲式結構優缺點分析

彎曲壓電振子形變幅度更大，驅動電壓適中，結構緊湊，裝配空間占用小，批量生產成本較低。但承載壓力有限，承壓形變一致性一般，大功率下波形線性度偏差明顯，常用于中小型量產型次聲波發生器。

4、鈸型壓電驅動優缺點分析

鈸型壓電具備位移放大結構，振幅大、推力更強，低頻適配性好，結構強度優于懸臂梁，連續運行穩定性更強。結構加工復雜度偏高，匹配腔體設計要求嚴格，整體采購成本高于普通壓電片，適合中大功率長效運行次聲波發生器。

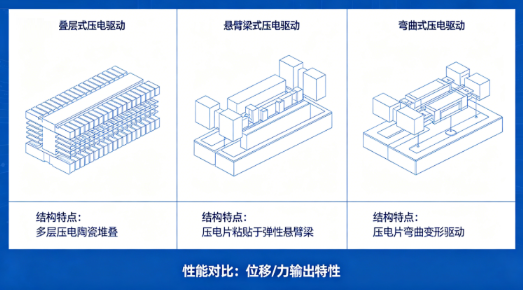

5、選型總結匹配建議

追求高精度小位移選疊堆壓電；輕量化低成本選型懸臂梁；緊湊小型設備選用彎曲壓電；大功率長時間作業優先鈸型壓電。同時匹配功放驅動電壓、諧振腔體參數，規避應力集中問題，延長次聲波發生器壓電驅動使用壽命。
