直線感應電機（或LIM）是一種特殊類型的感應電機，用于實現直線運動，而不是傳統電機的旋轉運動。直線感應電機是一個相當工程奇跡，將通用電機轉換為具有或多或少相似工作原理的特殊用途，從而增強其操作的多功能性。讓我們先來看看直線感應電機的構造。
一、直線感應電機的設計理念：
直線感應電機的基本設計和構造類似于三相感應電機，盡管它看起來不像傳統的感應電機。如果我們切割多相感應電機的定子并放在平坦的表面上，它就構成了線性感應電機系統的初級。類似地，將感應電機的轉子切割并使其平整后，我們得到系統的次級。
LIM的另一種變體也用于提高效率，稱為雙面線性感應電機或DLIM，如下圖所示。它在次級的任一側都有初級，以便更有效地利用兩側的通量。
二、直線感應電機的工作原理：
當使用受控的三相控制為發動機的初級部件供電時,磁通流發生在初級部件的整個長度上。三相感應電機定子部分的旋轉磁場相當于磁場的這種線性旋轉。由于導體和磁通運動之間的相對加速度,次級繞組導體中會感應出電流。感應電流與磁通產生線性或圓形能量推力如下所示：
如果初級部件在第二個部件移動時保持穩定,則力會迫使次級部件與初級部件的方向相同,從而產生所需的直線位移。當電源被施工加工到設備上時，產生的場變成線性運動場,其速度由上面的等式表示。
以Hz為單位計算的供電頻率量由公式中的fs表示
以m/sec為單位估計的線性運動場由字母Vs"表示。
字母t代表直線桿的節距,即桿之間的距離,以米為單位。
按照同樣的邏輯,在感應電機的情況下,次級轉輪不會保持與磁場速度值相同的速度。因此,會發生滑移。

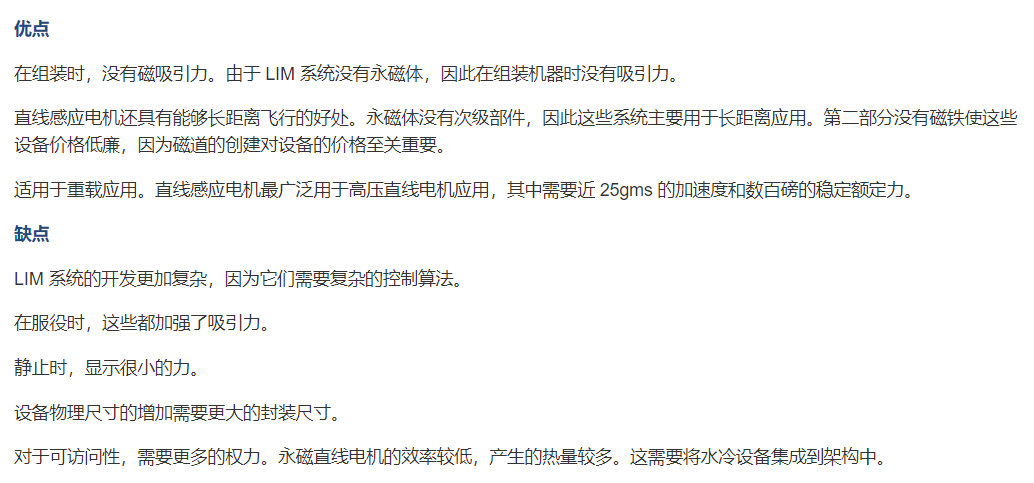

三、直線感應電機的優缺點：
四、直線感應電機的應用：
一個直線感應電動機相比傳統的電機是不是普遍的，考慮其經濟方面和使用的多功能性考慮。但在很多情況下，LIM對于某些專業操作確實是必要的。下面列出了很少的此類應用程序。
1.電動火車中的自動滑動門。
2.機械搬運設備，例如沿特定路線推進一列浴缸。
3.金屬傳送帶。
4.液態金屬的泵送、起重機中的物料搬運等。
