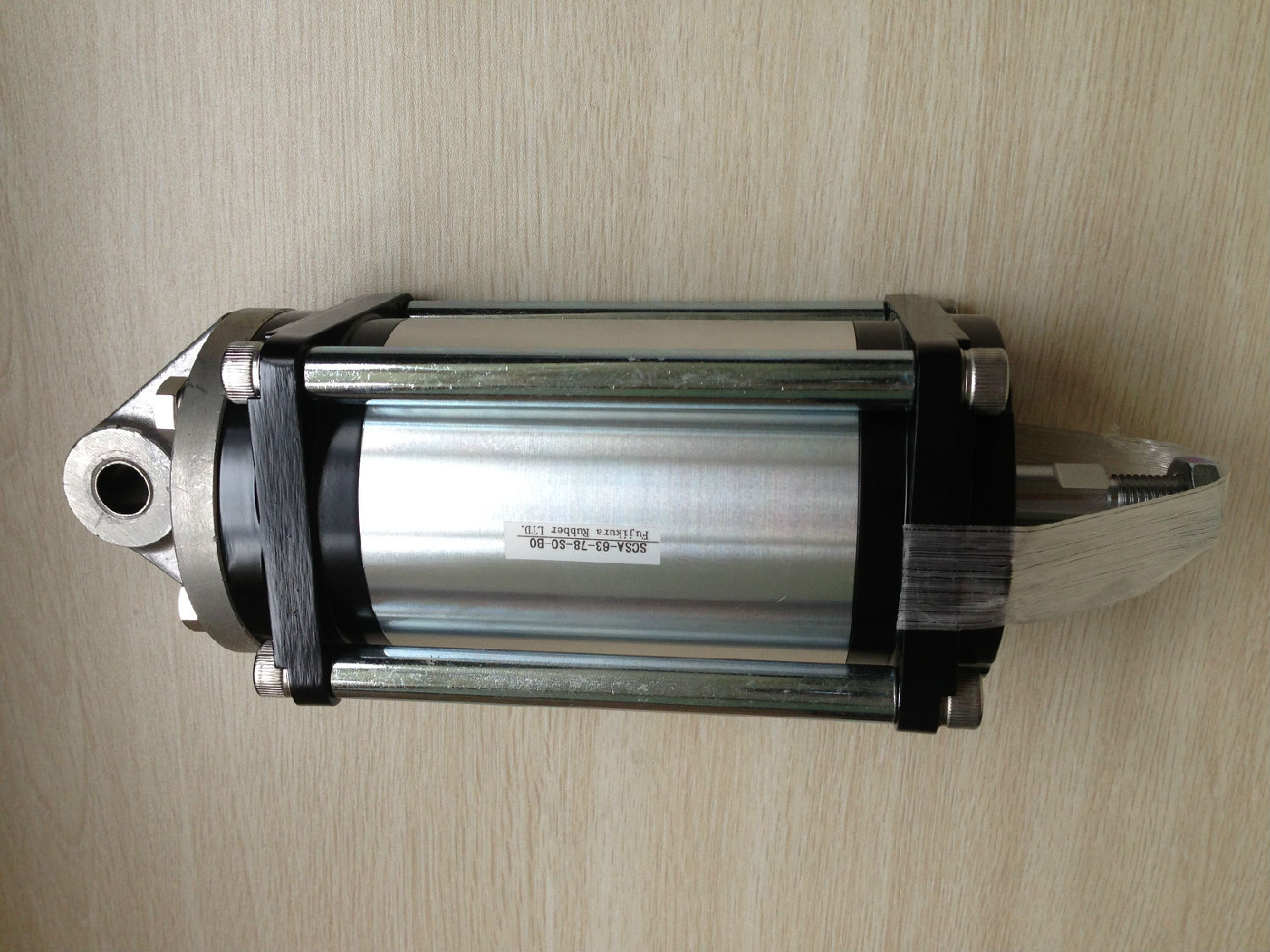

氣缸的安裝方式有很多種，根據安裝后氣缸體能否移動分為固定式和擺動式。一般來說，同一個氣缸的安裝形式有很多種，以SC標準氣缸為例，包括自由式、法蘭式、三腳架式、耳釘式、鐘擺式。

標準氣缸安裝方式介紹

1.螺柱安裝方式分為單耳式和雙耳式，即在SC系列標準氣缸的后端蓋上用螺釘將氣缸端蓋和螺柱安裝配件固定在一起。氣缸在活塞桿軸線的垂直方向上有一個銷孔，負載和氣缸可以繞銷軸擺動?？焖龠\(yùn)動時，擺角越大，活塞桿承受的橫向載荷越大。

2.自由式安裝是將缸體中的螺紋擰入機械體內進行固定安裝，不使用安裝附件；或者利用缸體外的螺紋將缸體用螺母固定在機器上；也可以通過端蓋的螺孔用螺釘固定在機器上。

標準氣缸安裝方式介紹

3.腿安裝方式，用LB表示，是用與前端蓋螺孔配合的L型安裝腿安裝固定。安裝腿可承受較大的傾覆力矩，可用于載荷移動方向與活塞桿軸線一致的場合。

4.中擺的安裝方法是將TC中擺安裝在氣缸中間，完成氣缸的安裝固定。這種安裝方式的氣缸可以繞中間耳軸擺動，適用于長氣缸。

5.法蘭型安裝可分為前法蘭型和后法蘭型。前法蘭型采用法蘭和螺釘將氣缸固定在前端蓋上，后法蘭型采用螺釘將法蘭固定在后端蓋上，也適用于載荷運動方向與活塞桿軸線一致的場合。
