普通電磁閥的電源線有三根線：地線，正極和負極。如果是交流電，則無需考慮布線的正極和負極。如果是直流電，則需要注意正極和負極，并注意相同的電壓。

　　兩相直接連接就可以了，三相只需要連接零線和火線。液壓電磁閥是用于控制流體的自動基本部件，屬于執行器。它不限于液壓和氣動。電磁閥用于控制液壓流的方向。工廠機械通常由液壓缸控制，因此使用電磁閥。

　　特點：（1）外部泄漏被完全阻擋，內部泄漏易于控制，使用安全。（2）系統簡單，易于維護，價格低廉。（3）動作快，功率小，外形輕巧。

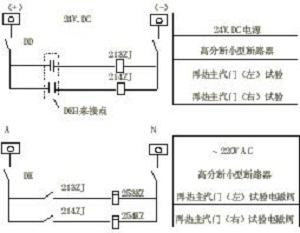

　　電磁閥的具體接線圖如下：

　　液壓電磁閥是用于控制流體的自動基本部件，屬于執行器。它不限于液壓和氣動。電磁閥用于控制液壓流的方向。工廠機械通常由液壓缸控制，因此使用電磁閥。

　　擴展信息：液壓電磁閥的工作原理閥體和滑動滑閥是滑閥式液壓電磁換向閥的主要結構。電磁換向閥的閥體上有多個不同的油路接口，每個油路接口與閥體上的相應環形槽連通。多個油路接口稱為多路閥。

　　液壓機械一般采用四通液壓電磁閥。閥芯移動后，它可以停留在不同的工作位置。閥芯有幾個工作位置，稱為幾個位置閥。例如，具有C2功能的電磁換向閥閥芯具有3個工作位置，閥體具有4個油接口。該閥稱為三位四通電磁換向閥。通過閥芯的工作位置可以打開或關閉不同的油路接口。
