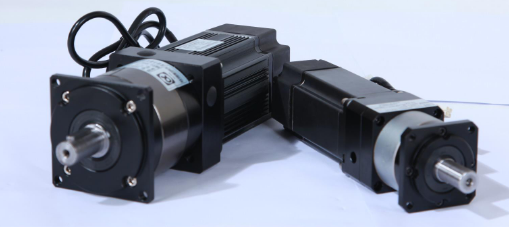

什么是直流電機？直流伺服電機具有響應速度快，低速穩定性好，速度范圍寬的特點。因此，它們通常用于伺服系統中以進行精確的速度控制和位置控制。它們廣泛用于工業，國防和民用領域。它用于火炮穩定系統，艦載平臺，雷達天線，機器人控制和其他場合。盡管交流伺服電動機的發展非常迅速，但是在這些領域中很難替代直流伺服電動機。

　　傳統的直流調速系統包括兩個反饋回路，即速度回路和電流回路。它采用轉速計，電流傳感器（霍爾設備）和模擬電子電路來實現閉環速度控制?，F(xiàn)代數字DC伺服控制使用高速數字信號處理器（DSP）直接采樣速度和電流信號，并通過以下方式實現各種功能，例如數字比較，數字調整操作（數字濾波），數字脈沖寬度調制等。軟件。精確控制速度。與兩者相比，模擬調速系統結構簡單，成本低廉，可靠性高，但由于電路參數的修改往往需要硬件的改動，調試更加復雜。雖然數字調速系統結構復雜，成本高，但調節速度精度很高，調試過程比較容易，并且可以通過軟件控制調速系統的性能。

　　案例方法：在模擬調速和數字調速之間，即使用可編程模擬設備（ISPPAC10）來實現模擬調速系統，可以通過軟件對系統的電路參數進行調整，并可以建立系統模型。調整模擬。該方法用于改進原始直流調速器，CCD相機的自動變焦系統，并取得了良好的效果。

　　模擬速度控制系統通常由兩個閉環組成，即速度閉環和電流閉環。為了使兩者協調工作，系統中設置了兩個調節器，分別調節速度和電流。兩個反饋閉環采用一回路和一回路的嵌套結構。這就是所謂的雙閉環速度控制系統。它具有動態響應快，抗干擾能力強的優點，因此得到了廣泛的應用。

　　在模擬速度控制系統的調試過程中，由于電動機的參數或負載的機械特性與理論值之間存在較大差異，因此經常需要經常更換R，C等組件來改變電路參數以獲得預期的動態性能指標。這樣做很麻煩。如果使用可編程模擬器件構成穩壓器電路，則可以通過軟件修改增益，帶寬，甚至電路結構等系統參數，調試非常方便。

　　使用可編程模擬設備很容易設計和實現模擬電路。用他來設計模擬調速電路，電路的參數和結構可以通過軟件進行調整，調試過程非常簡單。應當注意，這種類型的設備的工作電壓通常不超過5V。
