相位偏移是DDS信號發生器的核心可調參數，主要用于調整輸出信號的初始相位，廣泛應用于射頻同步測試、雙路信號比對、差分電路調試、相位延時實驗等場景。規范相位偏移設置流程，能夠有效消除信號相位誤差，保障各類精密測試、電路調試工作的準確性與穩定性。

1、設備預處理與基準校準

操作前完成設備基礎調試，接通儀器電源預熱，保證設備工況穩定，規避溫度、電壓波動造成的相位誤差。清理設備歷史參數，恢復基礎輸出設置，固定好信號輸出頻率、幅值，確?；A(chǔ)波形純凈無畸變，為相位調節建立穩定基準。同時檢查輸出接口與連接線，杜絕線路接觸不良引發的相位偏移異常。

2、確定相位調節參數

結合測試需求明確目標相位偏移量，DDS發生器常規調節范圍為0°～360°，可按需設置超前、滯后相位模式。雙路信號測試場景中，優先將A路信號設為零相位基準，以基準波形為參照，規劃B路信號的偏移數值，避免參數混亂。

3、精準設置偏移數值

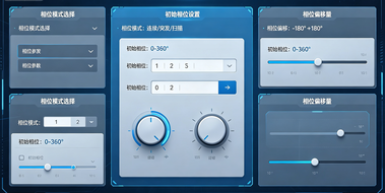

進入設備相位設置界面，手動輸入預設的相位偏移角度，小角度微調時循序漸進調節參數，禁止大幅跳變設置，防止波形紊亂。參數輸入完成后，初步開啟信號輸出，等待波形穩定加載。

4、波形核驗與微調修正

接入示波器觀測兩路信號波形，比對實測相位差值與設定值，針對細微偏差精準微調參數。重點核查高低頻工況下的相位穩定性，排查波形漂移、相位跳動等問題，確保偏移角度精準無誤。

5、參數鎖定與記錄歸檔

相位參數校準達標后，鎖定設備參數防止誤觸改動。多次切換工況復測，驗證相位偏移輸出的穩定性，完整記錄設置參數與測試數據，歸檔留存，滿足后續測試、調試與溯源需求。
