波形發生器毫伏級弱信號極易受工頻、開關電源輻射干擾，出現基線漂移、雜波毛刺、幅值抖動，從接地布線、阻抗配置、線纜選型、參數設置、外圍濾波五個方面處理，穩定小信號輸出質量。

1.單點共地消除地環路干擾

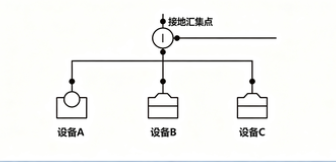

整套測試系統統一單點接地，波形發生器地線、待測電路板地、示波器探頭地線匯聚在同一個公共接地點，杜絕多點接地形成回路感應工頻噪聲。弱信號測試縮短探頭地線，摒棄長線地線夾，優先采用彈簧環接地，減少地線耦合拾取空間雜波。設備電源插頭盡量接入同一插排，避免不同電源地線電位差引入交流干擾，遠離接觸器、適配器等大功率用電設備。

2.優選屏蔽線材并精簡走線長度

幅值在百毫伏以內的弱信號全部使用雙層屏蔽同軸電纜，屏蔽層單端接地，線纜盡量縮短，減小引線分布電容與電磁接收面積。布線避開電源線、繼電器走線，強弱信號線路分區排布，杜絕平行走線耦合干擾。不可隨意加長導線，長線極易耦合空間射頻干擾，必要時在線纜外層加裝金屬屏蔽套管進一步隔絕輻射。

3.合理設置輸出阻抗與衰減方式

弱信號測試切換至高阻輸出檔位，降低線路分壓損耗，高頻微弱脈沖可在輸出端串聯數十歐小電阻抑制諧振振蕩。禁止發生器大檔位分壓輸出小信號，大衰減檔位內部電路噪聲會同步放大，優先降低設備原始輸出幅值。待測電路輸入阻抗偏低時，在輸出端口加裝隔離緩沖，隔離負載波動反向帶來的信號擾動。

4.儀器參數優化降低本機固有噪聲

關閉發生器內部不必要的調制、掃頻、序列輸出功能，多余功能電路工作會增加內部電源噪聲，疊加至輸出信號。小幅開啟儀器自帶低通平滑濾波，濾除儀器自身高頻底噪，濾波參數按需調節，防止過度濾波改變原有波形邊沿。設備提前預熱二十分鐘，待內部電源、運放溫漂穩定后再輸出弱信號，規避開機溫度變化帶來基線偏移。

5.外接簡易無源濾波隔離干擾

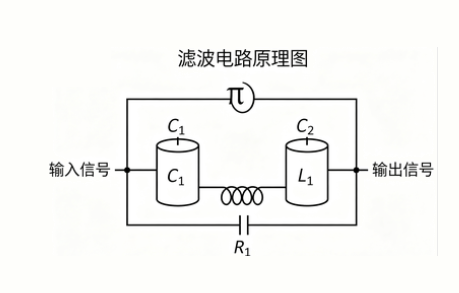

干擾偏重時在信號輸出后端加裝RC無源低通濾波電路，根據信號頻率選取阻容參數，濾除工頻與高頻雜波。電源輸入端增加磁珠與濾波電容，抑制電源串擾噪聲竄入信號回路。測試環境干擾嚴重時，整套設備放置金屬屏蔽盒內，從空間層面隔絕外界電磁場干擾，實測對比濾波前后波形，微調元件參數實現最優降噪效果。
