傳送帶、柔性夾具、形變測試構件等柔性載體工作時持續拉伸、彎折、震動，搭載的微型傳感器極易出現引線拉扯、接觸松動、阻抗變化，引發信號波動、數值漂移、信號中斷。落實柔性載體搭載微型傳感器信號穩定方案，優化機械固定與信號傳輸結構，降低形變帶來的干擾，保障動態工況下信號持續穩定輸出。

1、采用柔性緩沖固定結構

摒棄剛性緊固方式，選用柔性膠墊、彈性壓片固定微型傳感器，預留形變緩沖余量。粘接固定選用高延展性柔性結構膠，避免載體反復形變造成膠體開裂脫落。傳感器不要完全剛性壓緊，跟隨柔性載體同步微量形變，消除結構應力傳遞至傳感元件，防止內部線路受損導致信號異常。

2、選用適配柔性傳輸線纜

信號引線優先使用耐彎折柔性屏蔽線纜，杜絕普通硬導線。線纜布設預留松弛弧度，設置應力釋放彎，嚴禁拉直繃緊。引線根部增加波紋管、熱縮柔性護套加強防護，分散反復彎折產生的應力，防止導線芯線斷裂、接觸電阻突變，避免信號幅值隨機波動。

3、優化接地與屏蔽抗干擾設計

柔性載體經常伴隨運動產生電磁感應噪聲，微型傳感器信號線全程屏蔽處理，屏蔽層單端接地。柔性線纜遠離動力線路，減少運動過程中的電磁耦合干擾。模擬地線獨立布線，避免地環路引入工頻雜波，降低形變運動疊加噪聲造成的數據抖動問題。

4、電路層面抑制接觸阻抗波動

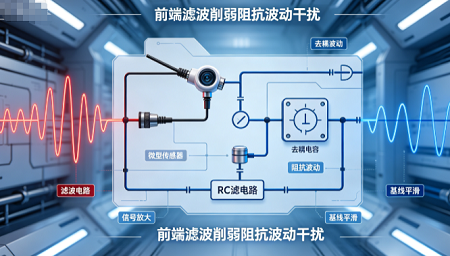

載體形變會使接線端子出現微小位移，產生接觸電阻變化。接線點位采用壓接端子搭配防松結構，減少接觸阻抗漂移。信號輸入端增設濾波電路，過濾因阻抗波動產生的瞬時干擾。針對微弱信號傳感器，配套放大電路增加基線平滑處理，削弱阻抗變化帶來的測量漂移。

5、限定形變幅度，做好工況測試

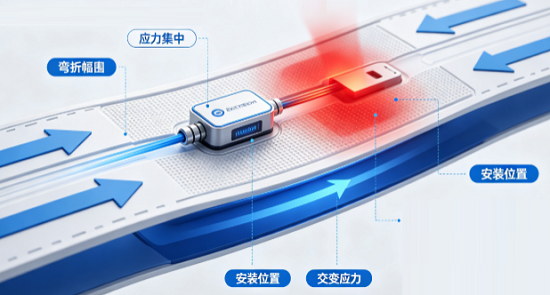

安裝調試階段劃定柔性載體最大拉伸、彎折范圍，防止超出傳感器與線纜耐受極限。整機持續運動測試，長時間觀測信號曲線。如出現周期性波動，調整傳感器安裝位置，避開形變應力集中區域，必要時增加限位結構，減小傳感器承受的交變應力。

柔性固定、耐彎折線纜、屏蔽接地、阻抗波動抑制與形變工況測試相結合，全方位保障柔性載體上微型傳感器信號穩定，滿足動態形變監測需求。
