工業自動化生產中，流量調節的精準度直接決定工藝成果，電動比例調節閥作為流量控制核心設備，經過長期運行會出現零點漂移、閥位偏差等問題，現場校準是恢復流量調節精度的重要手段。如果校準操作不規范，會造成閥位錯亂、調節死區變大，直接影響整套控制系統運行。掌握現場校準實操要點，能夠有效規避人為失誤，保證電動比例調節閥輸出與實際開度保持一致。

1、校準前工況安全確認

開展校準之前，需要切斷閥門工藝介質，做好管路泄壓，隔離上下游介質壓力，避免帶壓狀態下進行調試。確認控制回路供電正常，檢查接線端子無松動，屏蔽接地完好，排查執行器外殼有無進水、機械卡阻現象。帶介質壓力直接校準，容易出現閥芯受力偏移，導致校準數據失真。

2、全行程零點與滿度標定

執行零點、滿度校準時，要保證閥桿不受外力阻礙，手動觀察閥門全開、全關位置。輸入 4?20mA 標準控制信號，分別記錄 0%、50%、100% 開度對應的實際閥位反饋，核對輸入信號與反饋數值是否匹配。禁止只做單點校準，忽略全行程線性度校驗，防止中間開度區間流量調節出現偏差。

3、機械阻力干擾排查

填料壓蓋預緊力過大，閥桿摩擦阻力偏高，會讓校準結果出現假象。在校準前檢查填料松緊，保證閥桿動作順滑無卡頓。若存在閥芯結垢、異物卡滯，需要先清理故障再執行校準，機械故障未消除就直接標定，校準完成后依舊會出現閥位漂移。

4、信號設備與環境要求

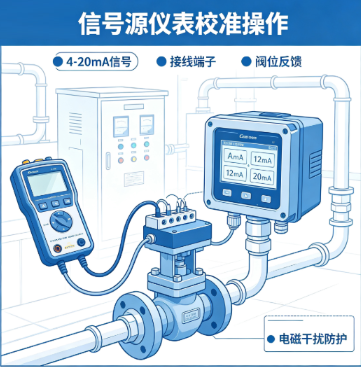

現場校準使用的信號源儀表需要保證精度合格，遠離強電磁干擾區域。在校準過程中，其他設備不要對閥門進行遠程操作，避免外部指令打斷標定流程。電磁干擾會造成 4?20mA 信號跳動，直接造成校準數據不穩定。

5、校準后負載工況復核

完成靜態校準之后，不能直接投入生產。需要接通工藝工況，帶負載做分段開度復核，驗證不同開度下流量、閥位反饋的對應關系。做好記錄存檔，出現微小偏差做二次微調，確認各項指標合格，方可正式投入工藝運行。
