在工業流體分流、合流控制系統中，氣動三通調節閥承擔著介質流向切換的任務。生產現場經常遇到閥門切換不到位的問題，閥門無法完全抵達A側或者B側終點位置，介質混流、分流比例失控，直接造成工藝溫度、流量參數異常?？焖倥挪楣收细?，針對性開展檢修，即可恢復氣動三通調節閥切換功能。

1、執行機構推力不足，行程輸出受限

氣動三通調節閥依靠薄膜執行機構帶動閥芯完成流向切換。當氣源壓力偏低、供氣損耗過大時，膜頭產生的推力不足以克服介質不平衡力與彈簧阻力，閥芯走到中途便停止移動，最終切換不到位。首先檢查過濾減壓閥輸出氣壓，將供氣壓力調整至銘牌標準數值；排查氣管有無漏氣、管路壓降問題；大壓差工況下，核算推力余量，必要時升級大推力執行機構，保障閥芯可以走完全部行程。

2、閥芯與閥體內腔卡澀受阻

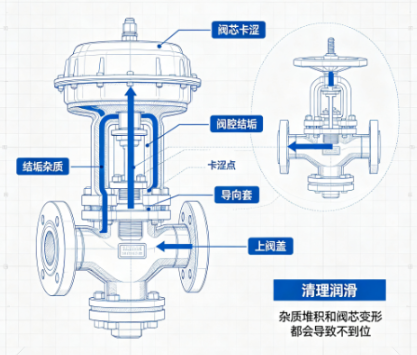

三通閥體內部流道結構復雜，介質當中的雜質、結垢、結晶沉淀物容易堆積在閥芯、導向套位置，形成機械阻礙。閥門在切換行程中被異物卡住，無法抵達終點。檢修時關閉上下游管路，對閥體泄壓，拆開上閥蓋清理閥芯以及閥腔內部污垢；檢查閥芯有無沖刷變形、毛刺磕碰損傷；修復磨損部件，消除機械卡滯阻力，保證閥芯全程移動順暢無阻礙。

3、定位器調試偏差，行程限位設置錯誤

閥門定位器參數漂移、行程校準失誤是切換不到位最常見的電氣類故障。4?20mA信號給到全開指令，但是定位器輸出氣壓提前截止，閥芯提前停止。智能定位器需要重新開展自整定校準，復核兩端終點限位；機械式定位器檢查反饋連桿有無松動、行程刻度偏移，重新標定零點與終點位置。校準完成后空載反復切換測試，確認兩個流向都能夠正常到位。

4、附件與氣路故障引發動作異常

電磁閥排氣不暢、氣路管線偏小、氣阻過大，會減慢膜頭充放氣速度，出現切換緩慢、終點到位滯后。另外限位開關安裝位置偏移，也容易誤判閥門位置，給出沒有切換到位的反饋信號。清理電磁閥排氣孔，檢查氣管有無彎折堵塞；重新調整限位開關的安裝點位，保證閥門抵達終點之后才發出到位信號。故障處理完畢，帶介質負荷多次切換試驗，確認分流合流動作穩定。
