傾斜傳感器是一種傳感器，可以讓我們檢測電路的方向或傾斜度。傾斜傳感器的工作原理是有一個自由移動的質量，通常是一個滾動的球，下面有一塊導電板。當傳感器完全直立時，球落到傳感器底部，接觸到電氣連接路徑，關閉2個末端端子的電氣連接，使電流能夠流動。當傳感器傾斜時，球不會落到底部并關閉導電路徑。因此，導電路徑是開路的，沒有電流可以流動。

　　因此，我們可以使用傾斜傳感器如何工作的概念來構建有用的電路。如果電路完全直立，傾斜傳感器會形成一個閉合的電氣路徑，并允許電流流動并為設備供電。如果設備傾斜，電路將開路，不再傳導可為負載供電的電流。因此，換句話說，一旦電子設備從其豎直方向傾斜，它就會關閉。

　　傾斜傳感器所需材料：

　　-水銀開關/傾斜傳感器

　　-三極管

　　-蜂鳴器

　　-引領

　　-電阻器-220歐姆

　　-電池9v

　　-面包板

　　-連接線

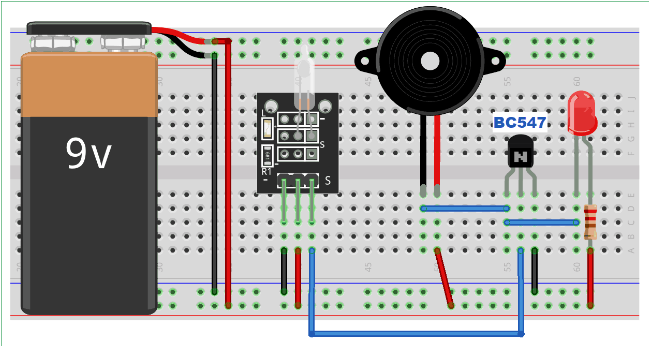

　　傾斜傳感器電路圖：

　　傾斜傳感器模塊，傾斜時在其輸出引腳上提供高電平。它需要5V的直流輸入。它是一個三端設備，由輸入、接地和輸出組成。它有一個由兩個電極和液態汞球組成的玻璃管。當向特定方向傾斜時，液態汞球會關閉和打開電路。該模塊的工作和內部結構如下：

　　傾斜傳感器內部結構：
