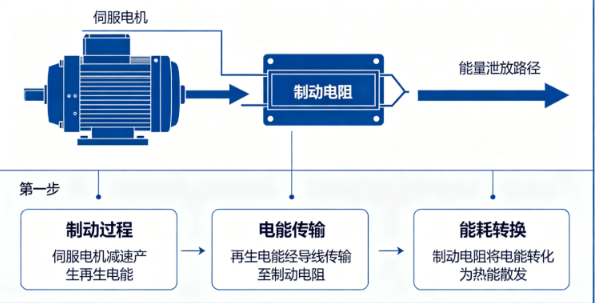

在自動化產線運行中，AB伺服驅動器頻繁出現再生過壓報警，大多是減速、重物下放產生的再生能量無法及時泄放，合理選配制動電阻是根治該故障最經濟有效的方案。不少電氣人員選型阻值、功率匹配失誤，不僅無法消除再生過壓，還容易燒毀伺服制動管、母線電容，本文結合Kinetix系列機型實操經驗，梳理標準化制動電阻選配流程，快速匹配負載工況，穩定伺服系統運行。

1、先判定伺服內置、外置制動硬件屬性

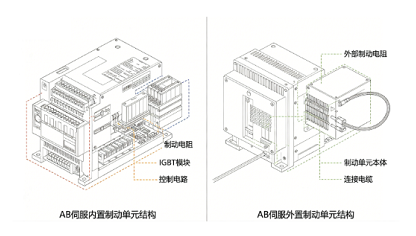

選型第一步區分制動結構：小功率AB伺服內置制動晶體管，僅需外接制動電阻即可耗能；中大功率機型內置泄放容量偏小，大慣量、頻繁啟停場景必須搭配外置制動單元+大功率制動電阻。排查前先排除進線電壓偏高、母線電容老化問題，確認過壓根源為再生能量堆積，再開展電阻選配，避免無效更換配件。

2、制動電阻兩大核心參數精準選配

阻值選型需嚴格遵循手冊最小阻值標準，電阻阻值不能低于驅動器限定最小值，阻值過小會沖擊擊穿制動功率管，阻值偏大能量釋放遲緩，依舊觸發再生過壓報警。功率匹配結合工況計算：水平平緩啟停負載，功率選取伺服額定功率20%-30%；高速往復、急停裁切設備選用額定功率50%-80%；垂直升降、配重下放高回饋負載，按額定功率100%-150%選配，預留散熱余量防止過熱燒毀。

3、分負載工況適配選型策略

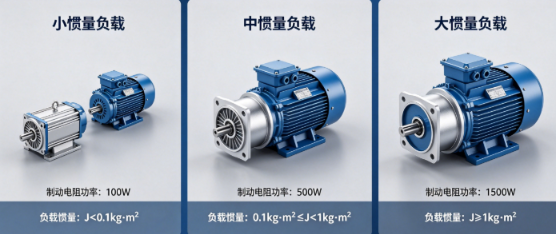

小慣量低速少啟停工況，選用標準阻值、常規功率制動電阻即可；長行程模組、大飛輪大慣量設備，保持阻值不變，升級電阻功率提升散熱能力；重力下放高回饋工況，在阻值允許下限內適度縮小阻值加快能量泄放；多軸同步回饋疊加場景，取消單軸獨立電阻，采用共用大功率外置制動單元集中處理再生能量，降低整體改造成本。

4、接線安裝與散熱規范要點

電阻線纜接入驅動器BR+、BR-專用端子，嚴禁直接搭接直流母線正負，引線長度控制1.5米以內減少電感尖峰。電阻四周預留10cm以上散熱空間，遠離線纜、塑料外殼，高溫連續工況選用鋁殼繞線制動電阻，規避水泥電阻高溫起火隱患，接線端子緊固防止虛接發熱。

5、參數設置與試運行驗收

通過Studio5000、DriveTools開啟伺服制動使能，錄入制動電阻實際阻值、額定功率，調整制動投入電壓閾值。慣量偏大可適度延長減速時間輔助降低再生能量，連續往復運行2小時，監測母線電壓波動平穩、電阻溫升正常，無再生過壓報警，即代表選配方案匹配合格。
