設備更換編碼器、拆裝電機后，AB伺服驅動器極易出現電機零點偏移，表現為轉向反向、扭矩不足、原點定位偏移、回零報錯，規范開展零點校正是解決該故障的核心手段。依托Studio5000搭配DriveTools軟件，針對Kinetix系列伺服整理標準化校正流程，區分電角度零點校準與機械原點歸零兩類操作，精準匹配增量、絕對值編碼器，有效消除零點偏差，穩定伺服定位精度。

1、校正前期安全與硬件排查準備

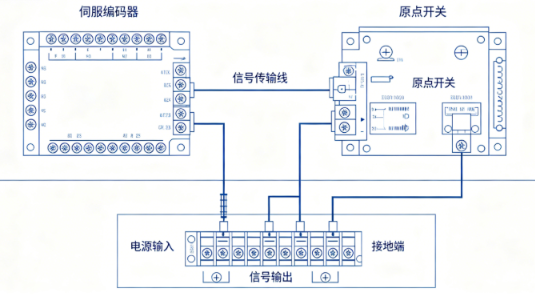

斷電斷開伺服動力電源，靜置釋放母線余電，脫開電機負載聯軸器，松開電機剎車保證轉軸自由轉動；檢查編碼器插頭針腳無縮針、氧化，屏蔽接線規范無干擾。確認無機械間隙、絲桿松動等結構問題，避免零點校正完成后依舊位置漂移；絕對值編碼器先核查內置電池電壓，虧電提前更換，防止零點數據丟失。

2、執行電機電角度零點辨識校準

伺服上電清除全部故障報警，驅動器使能就緒，打開Studio5000軸屬性界面，進入電機辨識功能頁，啟動電機零點自動辨識程序。驅動器自動勵磁檢測轉子相位，自動計算零點偏移補償值并寫入?yún)?shù)；辨識完成查看偏移角度，數值在合理區間即為合格。辨識失敗則微調編碼器外殼角度，再次重新辨識，嚴禁強行調高增益掩蓋零點異常問題。

3、配置機械原點回零參數方案

進入軸屬性Homing原點設置頁面，選定適配回零模式，常用近點開關+Z相高精度回零模式；設置回零高速、爬行低速、回零搜尋方向，填寫原點偏移補償數值，匹配設備機械基準位置。配置正負硬限位邏輯，防止回零過程撞機，保存全部參數并下載至控制器，參數修改后重啟伺服使配置生效。

4、手動觸發零點回零運行校驗

調用MAH運動回零指令，觸發伺服自動搜尋機械零點，觀察軸平穩運行至基準位置無超沖、無抖動；連續往復回零10次，記錄每次停止坐標，重復定位偏差在允許范圍即校正合格。若單次偏移固定，微調原點偏移參數修正；偏移隨機跳動，重新排查編碼器接線與機械間隙問題。

5、零點數據歸檔與長期防偏移設置

校正無誤后導出伺服參數備份存檔，避免后期拆裝重復調試；絕對值伺服開啟斷電位置記憶功能，關閉不必要位置復位指令。定期巡檢原點開關信號波形，增設輸入濾波抑制信號抖動，從源頭杜絕電機零點二次偏移，保障長期定位穩定性。
