磁致伸縮是一種過程，其中鐵磁材料在置于磁場中時可以改變其尺寸或形狀。該裝置可用于位置控制。磁致伸縮位置傳感器使用鐵磁元件來確定沿其長度移動的位置磁鐵的位置。該傳感器具有良好的精度、抗振性和抗沖擊性。這些傳感器可被視為一種穩定可靠的器件，可在其輸出端提供30至400mv的信號，幾乎不需要或不需要額外的信號調理。傳感器的重要要求是波導必須與測量行程一樣長。

　一、磁致伸縮傳感器如何工作，磁致伸縮傳感器工作原理？

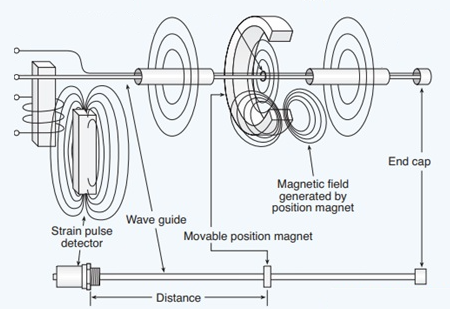

　在這個傳感器中，一個圓柱體將被包裹在一根電線中，它承載脈沖電流，并在圓柱體中產生一個場。磁體環繞該結構以產生局部軸向場。位置磁鐵提供軸向磁場，位置磁鐵將連接到待測機床。波導線將被封閉在一個保護罩內，它可以連接到機器的靜止部分。位置磁鐵的位置是通過向波導施加電流脈沖來確定的。在此過程中，計時器將啟動，電流脈沖會產生聲波，并在定位磁鐵的位置產生聲波。

　聲波與波導一起傳播，直到被拾音器檢測到。此過程將停止計時器。計時器顯示的時間是拾音器和定位磁鐵之間的距離。一小塊磁致伸縮材料將連接到波導。一小塊磁致伸縮材料稱為膠帶，該膠帶將穿過線圈，并被永磁體磁化。如果聲波向波導傳播，則磁帶中會產生應力，這會改變磁帶的磁通密度，因此線圈會產生輸出脈沖。該電壓脈沖將被電子電路檢測到，并將其轉換為所需的輸出。

　二、磁致伸縮傳感器的結構組成部分：

　該傳感器由磁芯組成，通過使用圍繞它的驅動線圈將少量電流施加到磁芯上。傳感器有一個鋼制外殼，驅動線圈和鐵芯位于其中。外殼、活塞和核心將充當閉合磁通路徑。此位置傳感器中使用的材料是過渡金屬，它們是鐵、鎳和鈷。

　三、磁致伸縮材料的特點和作用：

　磁電阻的使用類似于霍爾元件，因?yàn)椴恍枰a(chǎn)生控制電流，所以更簡單。磁致伸縮材料將暴露于要感測的磁場中。該器件的靈敏度高于霍爾器件，磁致伸縮材料的磁性和機械狀態之間的雙向效應是一種用于驅動和傳感的轉換能力。

　四、磁致伸縮傳感器的應用：

　可用于位置感應

　用于扭矩測量系統

　可用于水位感應

　加速度計傳感器

　負載傳感器

　它用于聲納應用

　聲學設備應用

　醫療和工業領域應用
