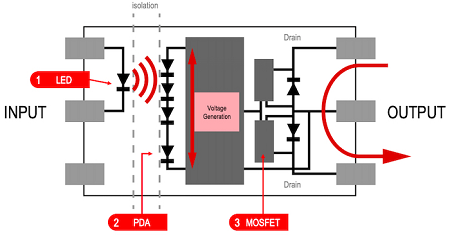

光繼電器是非接觸式繼電器的子組，顧名思義，它使用光作為脈沖信號。當電流通過LED時，光繼電器通過發光來工作。

　發射的光穿過隔離邊界并落在PDA芯片的光傳感器上，后者又為共享源極連接的一對MOSFET的柵極供電和驅動。這會打開MOSFET，允許AC/DC電流流過MOSFET的電源端子。

　光繼電器的好處

　與傳統的機械繼電器相比，光繼電器具有許多優勢。

　由于光繼電器靠光工作，因此沒有機械部件。這意味著隨著時間的推移，磨損和部件退化更少，從而使設計具有更高的可靠性和更長的使用壽命。

　此外，機械繼電器需要高電流來移動電樞并驅動輸出。另一方面，光繼電器由輸入側的LED驅動，這意味著設備所需的輸入電流將低至3 mA至5 mA。這對于省電來說是一個巨大的優勢。

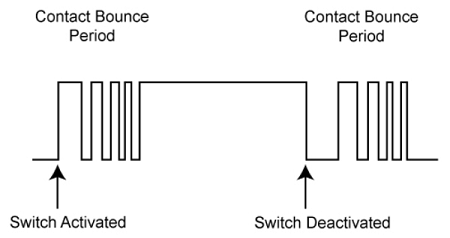

　最重要的是，機械繼電器可能會遭受觸點彈跳（即繼電器觸點的不希望的閉合和斷開）。光繼電器通過消除觸點反彈和提供更快的開關速度來提供更好的可靠性。
