在換熱溫控、介質配比生產線當中，氣動三通調節閥分為分流與合流兩種工況，不少現場安裝人員容易混淆閥體流向，將閥門方向裝反。一旦流向出錯，就會出現調節失效、串漏、閥芯受力異常、閥門振蕩異響等一系列故障，后期返工拆裝不僅耽誤工期，還存在一定的安全風險。掌握分流、合流的安裝區分要點，便可從源頭規避方向裝反帶來的隱患。

1、分清閥體標識，看懂流向箭頭指示

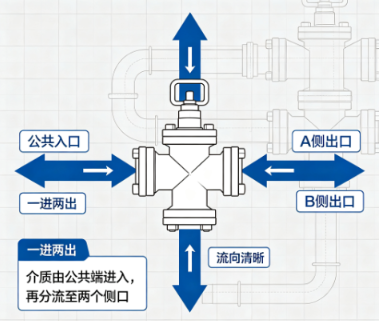

每一臺氣動三通調節閥閥體表面都會鑄造流向標識箭頭，箭頭方向代表介質流動方向。合流工況下兩路介質從A、B入口進入閥體，混合之后從公共出口流出；分流工況則是介質從公共入口流入，再?gòu)膬蓚€(gè)側口分出。安裝前仔細核對閥體箭頭，不要僅憑管口大小、接口位置主觀判斷流向；箭頭標識模糊不清時，查閱原廠圖紙確認公共口、分流口，避免憑經驗安裝造成方向顛倒。

2、區分分流、合流工況，不可互換安裝

分流閥和合流閥內部閥芯結構受力方式不一樣，二者不能隨意互換使用。合流工況兩個進口壓力相近，介質從兩側匯入；分流工況介質由公共端進入再一分為二。如果把合流閥當做分流閥反向安裝，閥芯會長期承受不平衡側向推力，運行時容易出現閥芯卡滯、動作遲緩、內漏串流。前期管線設計階段就應當標注清楚工況類型，施工時嚴格按照?qǐng)D紙點位對接管口。

3、核對接管布局，避免管路接錯通道

三通閥一共有三個管口，分別為公共口、第一側口、第二側口。安裝過程最常見的失誤就是兩個側口管路互相調換。雖然閥門本體方向沒錯，但是進出口管線接反，依舊會造成工藝流向錯亂。接管完成之后先不要緊固法蘭，對照工藝流程圖復核一遍三條管線對應的接口；高溫、腐蝕性介質工況，還要預留檢修空間，方便后期核對流向標識。

4、空載?帶料雙重調試，驗證流向正確性

管線安裝結束、氣源與定位器接線完成后，先不通入工藝介質，開展空載切換測試。手動切換至分流、合流工位，觀察閥門行程動作；通入低壓介質試運行，檢測兩個通道介質切換是否順暢，查看有無混流、流量調節失靈等現象。一旦發現調節效果異常，第一時間排查安裝流向，及時整改，防止長期反向運行造成閥芯密封面不可逆損傷。
