在換熱溫控回路當中，氣動三通調節閥旁路回流控制是非常常見的工藝方案。很多項目調試出現溫度震蕩、回流流量不穩、旁路與主路相互干擾等故障，問題根源往往不是閥門選型出錯，而是前期管路布局規劃不合理?？茖W規劃管道走向、直管段、旁路支路，能夠降低介質擾動，保障旁路回流調節平穩，提升整套溫控系統的穩定性。

一、分清旁路回流工況，選用分流型三通閥

旁路回流控制屬于典型一進兩出工況，應當優先選用分流型氣動三通調節閥。介質從公共入口進入閥體，一路流向換熱器主回路，另一路走旁路直接回流，以此調節進入換熱器的介質流量，實現溫度控制。切忌使用合流閥替代分流閥做旁路回流，閥芯長期承受不平衡側向推力，極易發生磨損、卡澀、內漏。圖紙標注清楚公共口、主路出口、旁路回流口，配管時嚴格對照流向標識施工。

二、預留足夠直管段，減少回流介質紊流干擾

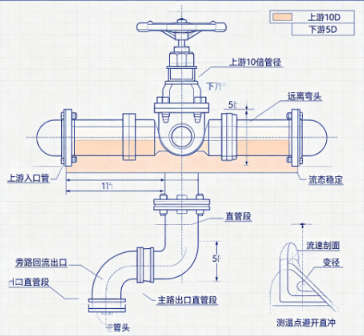

渦流、偏流是旁路回流調節震蕩的常見誘因。閥體上游入口側直管段長度建議不小于10倍管道直徑，主路出口、旁路回流出口下游直管段保留5倍管徑。彎頭、變徑、三通管件不可緊鄰閥門安裝；旁路回流管線不宜短距離直接接回主管道，兩股介質交匯位置遠離溫度檢測探頭，避免回流介質沖擊測溫點，造成溫度信號頻繁跳動。

三、旁路回流管路配套部件布局要點

旁路回路上建議加裝切斷閥，后期檢修三通調節閥時可關閉旁路，不影響系統運維。旁路管線管徑盡量與閥門側口通徑保持一致，不要突然縮小管路，防止回流阻力過大出現流量分配失衡。旁路管道上減少不必要的閥門、彎頭，降低支路阻力；主路和旁路兩條支路阻力盡量做到均衡，避免出現一條支路流通順暢，另一條流量難以打開的現象。

四、消除管道應力，做好管路支架布局

配管施工禁止強行對口，依靠閥門補償管道安裝偏差。高溫工況下管路熱脹冷縮會產生推力，回流管線較長時增設膨脹補償器，抵消熱應力，防止閥體受外力拉扯變形、閥桿卡滯。三通調節閥底部增設獨立支架，管道重量由支架承擔，閥體不承受管線載荷。旁路回流管線單獨設置管卡固定，減少介質流動帶來的管路共振，避免引發閥位振蕩。

五、氣源管線與測溫點位配套布局優化

氣源氣管和信號線纜遠離高溫旁路回流管道，做好隔熱防護，管線和動力電纜分開布線，降低電磁干擾。溫度傳感器安裝位置避開回流介質直沖區域，保證采集到真實穩定的溫度數據。管路施工完成后進行空載切換測試，分別調試主路全開、旁路全開、兩路同時流通等工況，確認旁路回流切換動作順暢無震蕩。
