在工業溫控回路搭建當中，氣動三通調節閥是冷熱配比、旁路回流控制的核心部件。不少項目后期出現溫度震蕩、閥芯快速磨損、內漏串流、調節失靈等故障，并非產品本身質量問題，而是前期方案設計階段走入誤區。提前避開典型設計陷阱，能夠減少后期大量調試返工，保障溫控系統長期平穩運行。

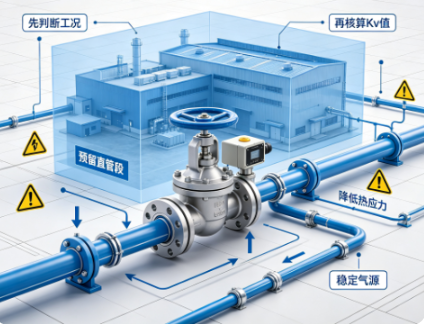

一、分流、合流閥門選型混淆混用

這是溫控回路最高發的設計誤區。合流型三通閥用于兩進一出冷熱介質混合；分流型用于一進兩出旁路回流。很多設計圖紙不加區分，隨意選用一種三通閥兼顧兩種工況。分流閥當作合流閥使用時，閥芯長期承受不平衡側向推力，填料磨損加速，極易出現卡澀與內漏。方案初期就要根據介質流向選定閥體類型，圖紙標注清楚公共口、入口、出口流向。

二、僅憑管道通徑選型，忽略Kv流通能力核算

設計階段直接按照現場管道口徑確定閥門規格，跳過流通能力Kv值計算，是非常普遍的錯誤。如果閥門Kv值過大，閥門長期工作在小開度區間，調節靈敏度差，溫度容易震蕩；Kv值偏小，則流量不足，溫控調節達不到負荷要求。選型必須依據最大流量、壓差參數核算Kv值，預留30%左右余量，保證閥門長期穩定工作在30%?70%的最優開度區間。

三、管路布局不合理，缺少必要直管段

閥體上游緊鄰彎頭、三通、變徑等管件，介質形成渦流、偏流，會干擾三通閥內部流量配比精度。設計時上游直管段長度建議不小于10倍管徑，下游保留5倍管徑。測溫探頭距離旁路回流出口過近，回流介質直沖傳感器，會造成溫度信號頻繁跳動，溫控回路持續震蕩。規劃管路走向時，測溫點位與三通閥出口之間預留充足緩沖距離。

四、忽略管道應力，閥體承受管線載荷

高溫溫控回路管道受熱膨脹會產生推力，若管線重量全部壓在三通調節閥閥體上，長期受力容易造成閥桿偏心、閥芯卡滯、法蘭密封滲漏。設計方案中，閥體前后管道增設獨立支架，禁止依靠閥門支撐管路重量；長距離高溫回流管線加裝膨脹補償器，抵消熱脹冷縮帶來的外力拉扯。

五、氣源與配套附件配置不到位

只重視閥體選型，忽略氣源回路設計，后期容易出現響應滯后。氣源管線管徑過小、管路過長，供氣流量不足，閥門動作緩慢。高溫工況下定位器缺少隔熱防護，高溫輻射容易造成電氣參數漂移。配套設計時氣源壓力穩定0.4?0.6MPa，加裝過濾減壓閥，高溫區域給定位器增設散熱防護結構。
