注塑機開合模、頂出機構依靠直線位移傳感器完成模板位移監測，傳感器調試不到位會造成開合模位置偏差、鎖模異常、頂出定位不準，直接引發產品飛邊、缺料、設備報警等生產故障。規范完成安裝校驗與參數設置，能夠保障模板位移采集精準，穩定注塑生產節拍。

1、安裝前期復核，消除機械基礎誤差

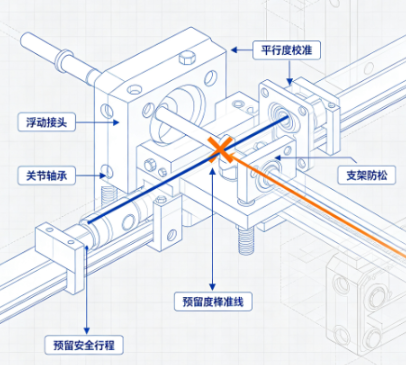

傳感器與動模板運動方向保持平行，使用浮動接頭消除側向剪切力，支架緊固牢靠，杜絕注塑機高速開合模震動造成支架松動。確認傳感器有效行程大于模板實際運動行程，兩端預留安全余量，防止模板超程撞擊損壞傳感器部件。接線做好屏蔽處理，動力線纜與信號線纜分開排布，降低注塑機變頻器、電磁閥帶來電磁干擾。

2、零點與滿量程校準調試

設備手動模式下，將注塑機動模板移動至機械零位，對應模具完全閉合位置，完成傳感器零點標定；再移動模板至最大開模位置，執行滿量程標定。反復往復開合模3?5次，核對實際模板位置和控制系統反饋數值，消除遲滯偏差。出現數值跳變，檢查接頭松緊、導電條磨損、屏蔽接地是否達標。

3、核心運行參數設置

根據注塑機控制系統，設置傳感器信號輸出類型，匹配0?10V或者4?20mA信號。合理設置濾波參數，注塑機震動大，濾波時間不宜過大，避免響應滯后；濾波過小會出現數值抖動，結合現場工況選取中間檔位。設置報警閾值，配置超行程、信號斷線報警，一旦位移信號異常，設備及時觸發保護停機。

4、聯動工藝驗證與日常復核

標定完成后切換半自動模式，執行完整開合模循環，對比模板實際位置與屏幕讀數，確認高速運動狀態下位移數據跟隨正常。生產過程定期復核零點，模具更換、拆裝傳感器之后，必須重新校準，防止機械位移帶來監測偏移，保障注塑機模板位移監測長期可靠。
