設備腔體內部空間緊湊，管路、構件排布密集，普通直線位移傳感器受體積限制無法直接裝配，很多改造項目出現干涉卡滯、拆裝困難、信號漂移等問題。合理開展微型直線位移傳感器布局改造，在有限腔體內實現位移精準采集，兼顧安裝空間、測量精度與后期維護便利性，是狹小腔體檢測改造的關鍵。

1、腔體前期空間評估與選型匹配

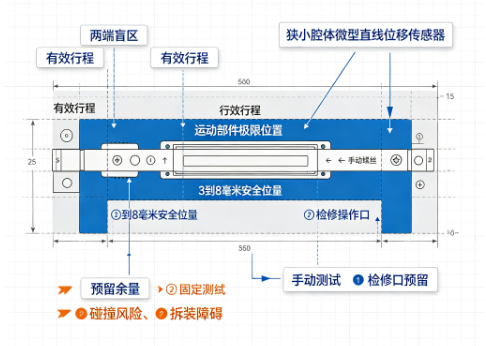

改造前梳理腔體內部干涉邊界，避開油缸、管線、散熱部件。優先選用筆式、微型磁致伸縮式傳感器，縮減本體占用空間。核對傳感器盲區、有效行程，兩端預留3?8mm安全余量，防止運動部件撞擊探頭。腔體內部優先考慮非接觸測量結構，減少滑動摩擦帶來的磨損故障。

2、腔體內部安裝布局優化

放棄傳統外置支架安裝，采用嵌入式貼裝、側置隱藏布局。腔體空間極小時，可采用分體式結構，將傳感器測量主體置于腔體內，電子倉引出布置在腔體外側，降低腔體內部件堆積。狹小腔體盡量使用小型浮動接頭，補償微小同軸偏差，杜絕側向力造成測量誤差。固定基座保證剛性，設備震動工況下支架不能發生微變形。

3、腔體走線與防護改造

腔體內部線纜彎折半徑嚴格按照產品要求，避免硬折損傷信號線。線纜避開高溫、運動摩擦部位，采用耐油耐磨護套保護。信號線獨立布線，遠離腔體內部動力線纜，屏蔽層單端接地，抑制腔體內部電磁干擾。腔體出線孔做好密封處理，阻擋粉塵、油液侵入，保護傳感器接線部位。

4、標定調試與后期可維護設計

布局完成后手動全行程測試，確認無機械干涉，執行零點、滿量程標定。狹小腔體拆裝難度大，改造時預留檢修操作口，傳感器固定螺絲選用便于拆裝規格。腔體內部環境溫變明顯，正式投產前充分預熱設備，消除溫漂帶來的測量偏差。定期導出位移數據，觀察數值穩定性，及時排查隱蔽磨損故障。
