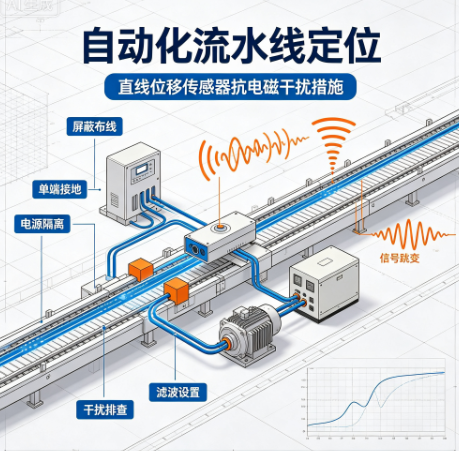

在自動化流水線定位場景中，直線位移傳感器承擔工位定位、行程檢測反饋工作，變頻器、伺服電機、接觸器等設備會產生大量電磁干擾，容易造成直線位移傳感器信號跳變、數值漂移、定位失準，直接引發工位錯位、設備誤報警、流水線停機。落實全套抗電磁干擾措施，能夠保障直線位移傳感器輸出信號穩定，提升流水線定位精度與整套產線運行可靠性。

1、線纜選型與布線隔離

優先選用雙層屏蔽信號電纜，屏蔽層完整無破損。傳感器信號線與動力電纜嚴格分槽走線，保持30cm以上安全距離，禁止同管、同線槽敷設；必須交叉時采用垂直交叉，避免平行長距離走線。接線端子壓緊，杜絕虛接，減少接觸電阻帶來的信號擾動。

2、屏蔽接地規范處理

屏蔽層采用單端接地方式，僅在控制系統側接地，傳感器一端屏蔽層懸空，避免兩地電位差形成地環路干擾。傳感器金屬支架、安裝底座做好接地，接地電阻控制在4Ω以內，不要和變頻器、大功率電機共用接地點，防止強電干擾竄入信號回路。

3、硬件回路降噪防護

傳感器供電電源選用隔離型直流電源，避開流水線共用大功率電源，減少電源耦合干擾。信號回路可加裝信號隔離模塊，隔離強電竄擾；根據流水線運動震動工況合理設置控制器軟件濾波參數，濾波不宜過大，防止定位響應遲滯。

4、設備安裝與工況優化

傳感器安裝位置盡量遠離伺服驅動器、變頻器、交流接觸器等強干擾源。線纜接頭做好防護密封，避免粉塵油污造成絕緣下降。設備檢修更換元器件后，重新檢查屏蔽、接地狀態，防止拆裝破壞抗干擾結構。

5、故障復核驗證

全部防護完成后，流水線滿載連續運行測試，觀察直線位移傳感器反饋數值，確認無跳變漂移。若仍有干擾，排查接地環路、線纜破損，逐步定位干擾源頭，保障流水線定位長期穩定。
