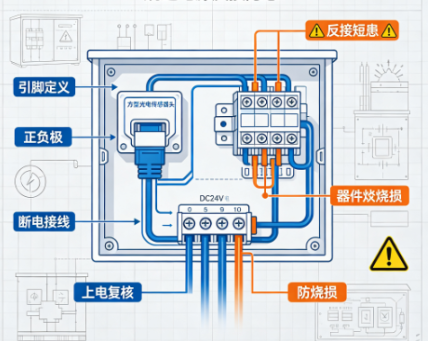

工業現場裝配方型光電傳感器時，接線工序失誤造成電源反接是高頻故障。部分型號缺少完善反接保護，一旦正負極接反，會直接燒毀傳感器內部電路，器件直接報廢，造成備件損耗與產線停工。規范接線作業流程，做好前期核對與檢查，能夠有效規避電源反接帶來的設備損壞風險。

1、認清引腳定義，核對線纜標識

方型光電大多采用棕藍黑標準接線配色，棕色為電源正極，藍色為電源負極，黑色為信號輸出線。不同品牌引腳定義存在差異，不能只依靠線纜顏色判斷，必須對照產品說明書確認引腳。插頭式傳感器，看清插頭針腳編號，避免插錯針位。接線前核對供電電壓，區分DC24V與其他電壓等級，避免電壓錯配疊加反接問題。

2、接線施工操作規范

斷電狀態下開展全部接線作業，嚴禁帶電插拔傳感器插頭。線纜剝線長度適中，銅絲不要外露過長，防止相鄰引腳短路。端子壓接牢固，杜絕虛接、銅絲散絲搭接到其他端子。布線過程線纜做好防護，避免外皮破損，防止正負極線材意外觸碰短路。不要強行拉扯插頭線束，防止內部線芯移位短路。

3、利用反接保護特性，理性看待防護功能

部分方型光電內置電源反接保護電路，接反不會燒毀，但傳感器無法正常工作。不能把內置保護當作容錯手段，保護電路存在耐壓、電流上限，遇到電壓波動、浪涌依舊有燒壞風險，不可刻意反接測試?，F(xiàn)場不要抱有“有保護接反無所謂”的接線習慣。

4、上電前復核檢查步驟

接線完成后，不通電先再次核對正負極回路。使用萬用表直流電壓檔，測量傳感器供電端子電壓，確認極性、電壓數值無誤，再接入傳感器本體。插頭型傳感器，確認針腳對位正確之后再插合鎖緊。首次上電觀察傳感器指示燈狀態，無指示燈異常、無發燙現象，再投入工位測試。

5、故障應急與現場管理

一旦誤接反電源，立刻斷開供電，不要反復通電測試。外觀出現發燙、焦味，器件直接報廢，不可繼續使用。將引腳核對寫入接線作業點檢步驟，更換傳感器、更換線纜后，必須復核電源極性，減少人為失誤。
